Eine Profilskizze zeichnen
Das Wichtigste aus dem Video
Tipp auf eine Zeit – das Video springt genau dorthin.
Transkriptautomatisch erstellt · 61 Zeilen
- ich zeige euch jetzt wie man aus einer tödlichen karte ein höhenprofil erstellt wir brauchen dafür einmal natürlich die höhenlinien karte so sieht sowas dann
- brauchen wir ein platz mit millimeterpapier am besten ein lineal am besten ein geodreieck bleistift und dann noch so ein paar buntstifte die benötige
- weist am fluss also los geht's wir schauen uns erst mal die neuen linien karte an und hier ist jetzt auch schon eine oder
- sogar zwei querschnitts linien eingezeichnet so heißen die ich mag er das mal wir gucken uns diese hier an das ist die schnitzel die verbindet den ort
- auf der einen seite und den ort b auf der anderen seite und verläuft dabei einmal quer durch diese ganzen höhen liegen die wir hier sehen also möglichst
- alle linien sollen dabei einmal geschnitten werden mindestens dann können wir hinter entscheidendes profil auszeichnen
- also das ist unsere linie jetzt nehmen es mit meter papier und übertragen diese linie auf unser frontier dazu können wir das noch ein bisschen falten ruhig so
- dass oben drüber auch reichlich platz ist dann da soll ja gleich unser profil entstehen und natürlich so dass wir das hier auf einer dicken etwas dickeren
- linie von diesem millimeterpapier falten also nicht einfach irgendwo sondern gucken das genau und der rand doch das
- hat jetzt ganz gut geklappt auf einer dickeren linie liegt sehr schön gut dem oberen teil können wir es nach hinten legen und dann legen wir dieses papier
- hier schön nah dran bisschen abstand zum rand und dann so dass diese querschnitts linie hier auch aneinander möglichst dickeren linie anfängt und dann auch
- genug platz ist dass er das hier schön hin passt jetzt was uns verschiedene dinge markiere das ist ziemlich einfach erst mal den ort der ist hier noch
- blätter zu schreiben und jetzt machen wir uns eine kleine markierung ich mache das jetzt schon einen dunklen stift damit ihres besser
- seht ihr noch das bitte mit einem bleistift damit man falls was schief geht noch mehr agieren kann ja also das sehr gut zu sehen sein ihren
- bei den altar jetzt brauchen wir an jeder stelle wo einer hohen linie unsere querschnitt linie kreuzt einen punkt oder einen
- kleinen strich deshalb einmal hier war hier ja ihr guckt immer auf euer arbeitsblatt oder auf eure höhenlinien karte und machte danach den
- millimeterpapier kleine striche aha hier haben wir sogar noch eine besonderheit da kommt da komme ich später zu ich mache da mal ein kleines drei erkennen
- noch eine linie kommt der nächste schnittpunkt das hier ist so eine andere querschnitts linie die interessiert uns nicht
- hier ist noch eine höhenlinien da hier haben wir nochmal einen besonderheit spitze sieht man hier auch schon in der karte und dann habe hier auch schon alle
- markiert und dann hier so ganz am ende noch den ort das ist alles was wir brauchen unsere markierungen jetzt geht's los
- so ist er sieht das ganze haus das ein bisschen an die seite denn als nächstes brauchen wir eine höhen skala dazu sollte es einmal die wilfingen
- angucken und gucken welche ist die allerhöchste also wie viel platz oder wie viel wie viel platz nach oben brauchen wir und wie viele verschiedene
- abschnitte brauchen wir und wenn man hier so guckt haben wir die höchste linie hat hier einen wert von 300 metern und dann haben wir noch die spitzen
- beziehungsweise hier 350 meter die höchste spitze also dafür nehmen uns jetzt seid ihr dreieck und die höhen skala die trägt man hier an dieser seite
- ein alter wir gucken dass das geodreieck hier anlegen wo der ort a markiert ist und jetzt nehmen wir immer 2 cm das erst mal eine schöne linie werden und zwei
- zentimeter entsprechend immer hundert meter von sakkara also zwei zentimeter wir haben wir 100 meter dann nehmen wir noch mal 2 cm x 100
- meter noch mal 200 meter und wir hatten ja gesagt unser erster punkt ist bei 350 also können wir hier noch 400 meter machen dann haben wir auf jeden fall in
- die platzierung jetzt haben wir unser koordinatensystem fertig für unsere profis gibt es dafür
- unsere höhenlinien profil und jetzt tragen wir die einzelnen werte ein dazu können wir uns jetzt nochmal in der höhenlinien karte die einzelnen
- kreuzungspunkte oder schnittpunkte markieren da haben wir hier den ersten die zweiten 34 dann haben wir hier diese spitze und
- dann haben die nummer noch eine spitze das machen wir damit vergleicht nicht durcheinanderkommen weil wir das alles
- übertragen 14 punkte müssen wir eintragen das gucken wir mal ob das hier soweit stimmt kann man auch gleich mal
- kontrollieren ob alles richtig gemacht hat 34 dann kommt die spitze soweit stimmt schon mal da kommt noch eine spitze hier
- ist das auch so sehr schön habe da schon mal richtig 10 14 sehr gut das klappt jetzt müssen wir nur noch ablesen und nummer eins schneidet
- unsere querschnitts linie eine neue linie 100 meter die den höhe von 100 meter abend gibt also nehmen wir jetzt dass freiheit gucken wo sie unsere
- markierung für die 1 und hierbei 100 meter haben wir unseren ersten punkt in unserem profil weiter geht's nummer zwei die höhen linie die hier kreuzt es die
- 150 meter linie also wieder gucken nummer zwei ist unser schnitt punkt und bei 150 metern machen wir uns eine markierung
- weiter geht's dabei 200 meter die 4 250 meter jetzt haben wir hier die besonderheit eine spitze die es bei 300 stets und
- jetzt seht ihr hier diese höhen linie an der g 250 meter steht die läuft hier einmal so kreisförmig at lant das heißt hier schneidet sie zum zweiten mal
- unsere querschnitts linie also haben wir wieder 250 meter bei der nummer fünf die nummer sechs hier sieht man auch die linie ist uns schon mal begegnet an
- platz 3 200 meter und auch bei nummer sechs schneidert sie die kritischen nochmal und nochmal 200
- weiter gehts dann haben wir die nummer 7 und hier haben wir 200 meter auf der ligna zwischen diesen zwei punkten sehen wir noch eine besonderheit haben wir
- vorher übersehen hier ist nämlich noch ein paar das heißt quer tal haben wir noch mal schauen oder schräg legen wir das hier einfach noch mal dran zwischen
- punkt 6 7 hier können sie kleine markierung machen das ist das quartal und das quartal ist auf einer höhe wie man hier sehen kann
- von 175 metern tragen wir uns das noch mal ein wir haben 200.000 150 dann ist die 175 wird genau das ist unser quartal passt auch
- gut man sieht danach geht es wieder hoch als sind wir bei der nummer 8 kommt es mit unserer karte 250 meter gucken wir einmal hier 250 meter da kommt der
- nummer 9 300 meter können wir hier sehen 93 100 meter da ist auch dann haben sich unsere spitze in der karte heißt der
- ostspitze und hier steht dass die 350 meter hoch ist so kein problem wir haben ja genug platz gelassen nach oben haben wir uns vorher alles gut überlegt 350
- meter an dieser stelle und da das eine spitze ist können wir uns schon denkt und dass es danach wieder runtergeht und genauso ist es auch punkt 10
- hier sehen wir das gleiche was für eben schon hier drüben gesehen haben die höhen linie die hier schon einmal gekreuzt hat läuft hier rundherum und
- kreuzt hier nochmal und an der linie wenn man die so ein bisschen verfolgt sieht man dass da 300 meter dran steht also haben wir für die nummer 10 300
- meter nummer 11 aber hier ein bisschen die linie verfolgen was wir sehen wo der
- wert die höhere dransteht 250 - 52 11 12 13
- die gta 5 und da sehen wir da steht der wert 150 meter 450 haben wir zwischen und jetzt kommt der letzte punkt 14
- das ist hier ganz erster linie 100 meter so erzählt dass so ein bisschen aus wie beim malen nach zahlen man kann sich die

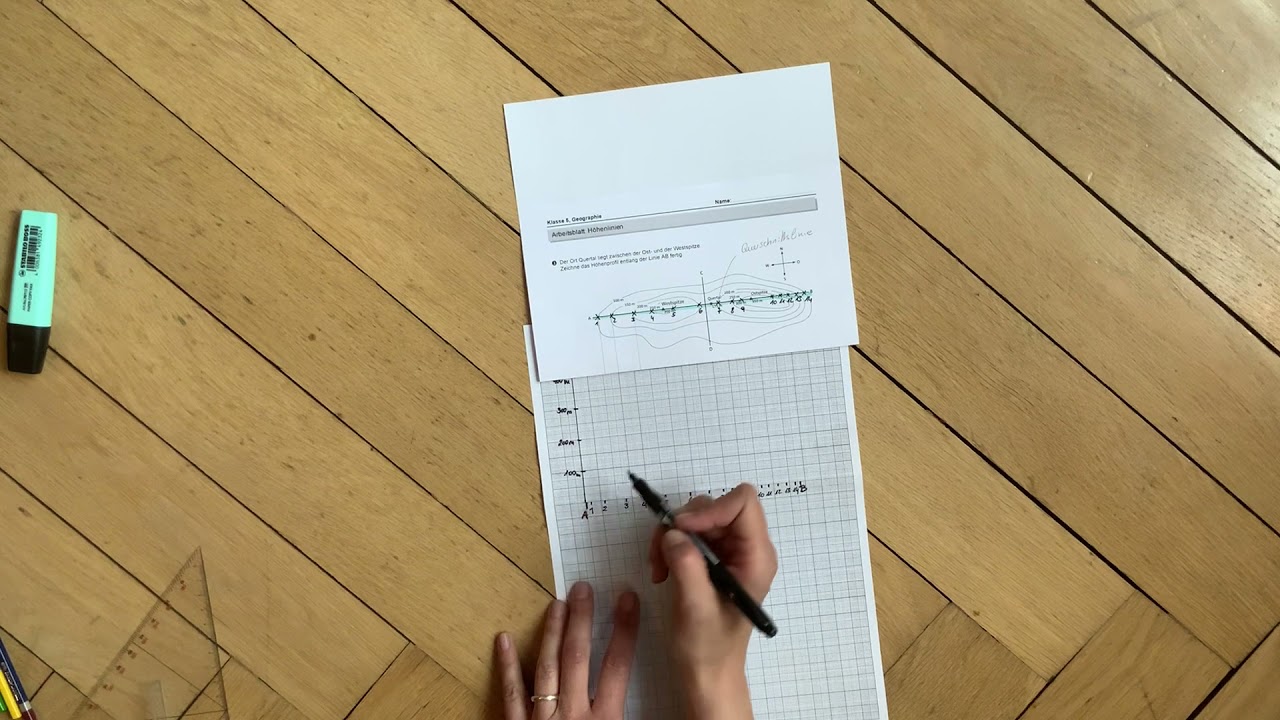

- form ja schon denken und jetzt machen wir das mit einem bleistift und zeichnen das einmal hier so ein bisschen nach hier oben kann man ruhig ein bisschen
- rund zeichnen das muss mich so spitz sein was und berg ist ja auch nicht so ganz ganz spitz theater meistens hier so bis jetzt eine kuppe so sieht das in der
- natur meistens aus und auch das tal ist er nicht so spitz sondern so ein bisschen und ganz gut aus
- fertig ist unserem profil jetzt kann man es noch einmal im unteren bereich wird meistens grün benutzt für die etwas höheren bereiche gelb damen
- hellbraun und für den obersten bereich hinnehmen wird dunkelbraun und dann sieht das ganze hinterher wie ein richtig schöner querschnitt in diesem
- fall sogar durch zwei spitzen aus
