Kartierkurs Lektion 1 - Konstruktion eines geologischen Profils 🗺️
Das Wichtigste aus dem Video
Tipp auf eine Zeit – das Video springt genau dorthin.
Transkriptautomatisch erstellt · 31 Zeilen

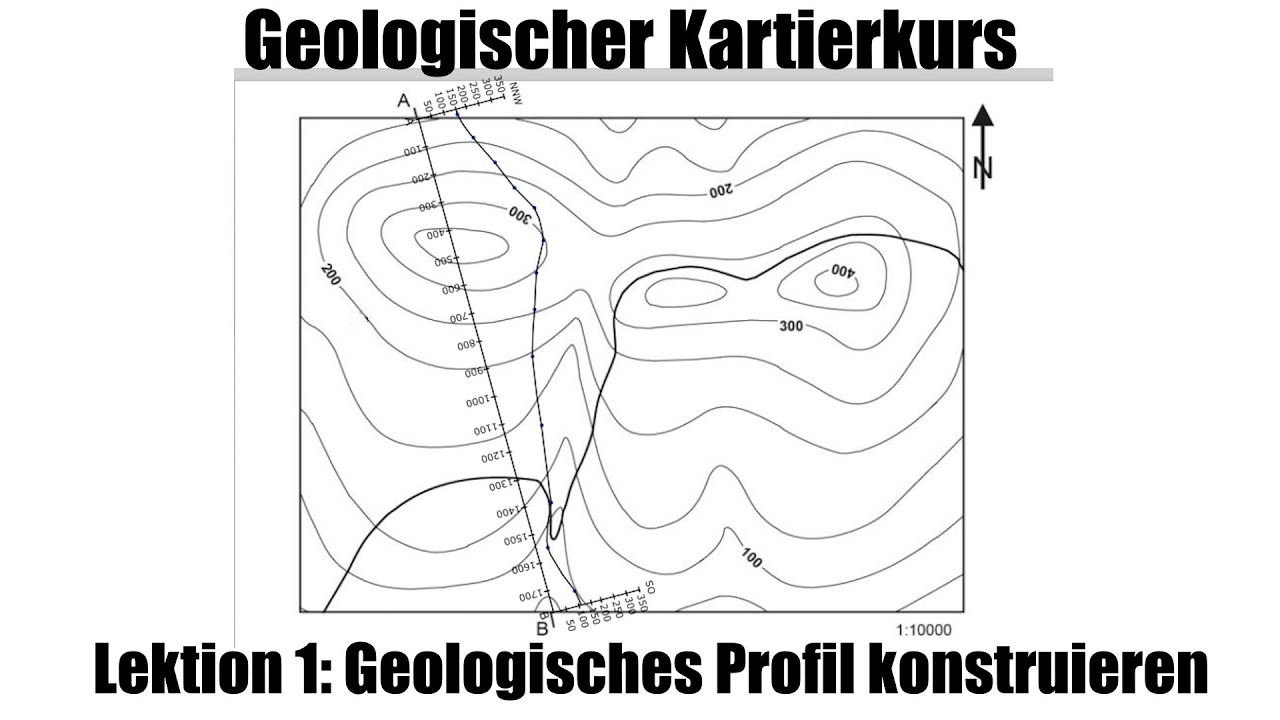

- [Musik] hierfür habe ich euch einmal eine fiktive Karte mitgebracht die einen profilpunkt a und einen profilpunkt B
- sowie verschiedene Höhenlinien aufweist hierbei sind nicht alle Höhenlinien bekannt aber dazu kommen wir gleich noch ganz wichtig die Karte hat einen Maßstab
- und eine nordung also sie ist genordet wenn wir jetzt ein Profil konstruieren wollen ist Punkt 1 dass wir uns eine Profillinie zwischen den beiden
- profilpunkten erstellen die habe ich einmal hier eingefügt das ist jetzt unsere Strecke und hier sehen wir ja nun dass die
- Strecke die verschiedenen Höhenlinien kreuzt diese höhenlinien sind ja im Endeffekt unser Profil welches wir konstruieren entlang
- dieser Profillinie und da liegt es nahe dass wir diese einzelnen Höhenlinien in Profil am Ende übertragen wie machen wir das erst
- einmal schauen wir uns die einzelnen Profillinien an hier sehen wir dass manche nicht beschriftet sind beispielsweise hier zwischen den 300 und
- den 20000 und da können wir dann schon raus interpretieren dass es immer zer Schritte sind zwischen den einzelnen Höhenlinien das ist gleich noch wichtig
- denn um nun die einzelnen Höhenlinien zu übertragen später fürs Profil nehmen wir uns ein hilfsblatt zur Hand dieses hilfsblatt legen wir an der profilinie
- an einmal hier geschehen und übertragen nun alle markanten Punkte dazu gehören eben die beiden profilpunkte a und der profilpunkt B sowie die gesamten
- Höhenlinien dies ist jetzt wichtig da wir im nächsten Schritt uns ein Blatt Millimeter Papier nehmen und nun diese Profillinie die wir zuvor schon
- gezeichnet haben zwischen den profilpunkten A und B hier einmal übertragen diese Profillinie muss hier bei die exakte Länge haben wie auch
- zwischen den profilpunkten A und B von den kartenrändern als nächstes übertragen wir die Achsen da haben wir zwei Y-Achsen einmal ein auf der linken
- Seite und einmal eine auf der rechten Seite um das Koordinatensystem wenn man so will zu vervollständigen benötigen wir jetzt natürlich noch die
- Achsenbeschriftung da fügen wir jeder einzelnen Achse nun eine Achsenbeschriftung hinzu also einmal der yachse Höhe in Metern dies ist ganz
- wichtig für beide y- aachsen identisch dann für die x-Achse die Strecke des Profils in Metern sowie eine Überschrift beispielsweise geologisches Profil hier
- entlang ab entlang ab da wir die profilpunkte A und B haben fügen noch Himmelsrichtung hinzu und zwar wie sich das Profil ausrichtet und wenn wir das
- getan haben können wir schon beginnen die Werte zu übertragen sprich wir geben jeder Achse erst einmal eine Beschriftung hierfür müssen wir darauf
- achten dass wir die y Werte und die x-Werte genau identisch machen sprich wenn wir für 100 m auf der x-Achse 1 cm nehmen müssen wir auch für 100 m auf der
- Y-Achse 1 cm nehmen da wir sonst das Profil überhöhen also Strecken oder stauchen manchmal ist dies auch gewollt allerdings im Normalfall macht man dies
- eben nicht als nächsten Punkt ist dass wir unser zuvorerstelltes hilfsblatt nun auch an die Profillinie anlegen und was wir nun machen ist dass
- wir die Höhen die wir hier abgetragen haben einfach nur ins Profil übertragen bedeutet wir nehmen den Strich von der
- 150 und gehen auf der Y-Achse jetzt bis zu 150 und setzen dort einen Punkt und wenn wir dies für alle getätigt haben
- erscheint ein Profil das habe ich jetzt hier einmal in blau eingefügt was nun letztendlich noch gemacht werden muss ist dass
- wir diese einzelnen profilpunkte miteinander verbinden und somit erhalten wir dann das
- Profil wichtig ist dass wir gerade hier oben da wo wir quasi den gleichen Wert haben die Linie organisch zeichnen denn das ist nicht eine gerade Linie wie es
- den anscheiner wecken würde sondern wir gehen leicht so eine leichte Rundung bringen wir da rein was uns nun noch bleibt ist dass wir das hilfsblatt
- entfern und letztendlich dann hier unser Profil haben das ist auch schon alles gewesen wie wir ein Profil entlang einer
- Profillinie konstruieren das gibt's natürlich auch noch in viel komplexeren Situationen beispielsweise wenn wir mehrere Schichten haben die wir dann
- noch übertragen müssen aber das schauen wir uns dann in späteren Lektionen an ja das war's dann auch schon mit Lektion 1 ich hoffe dass es soweit verständlich
- war und dass ihr das nun auf eure Beispiele anwenden könnt [Musik]
