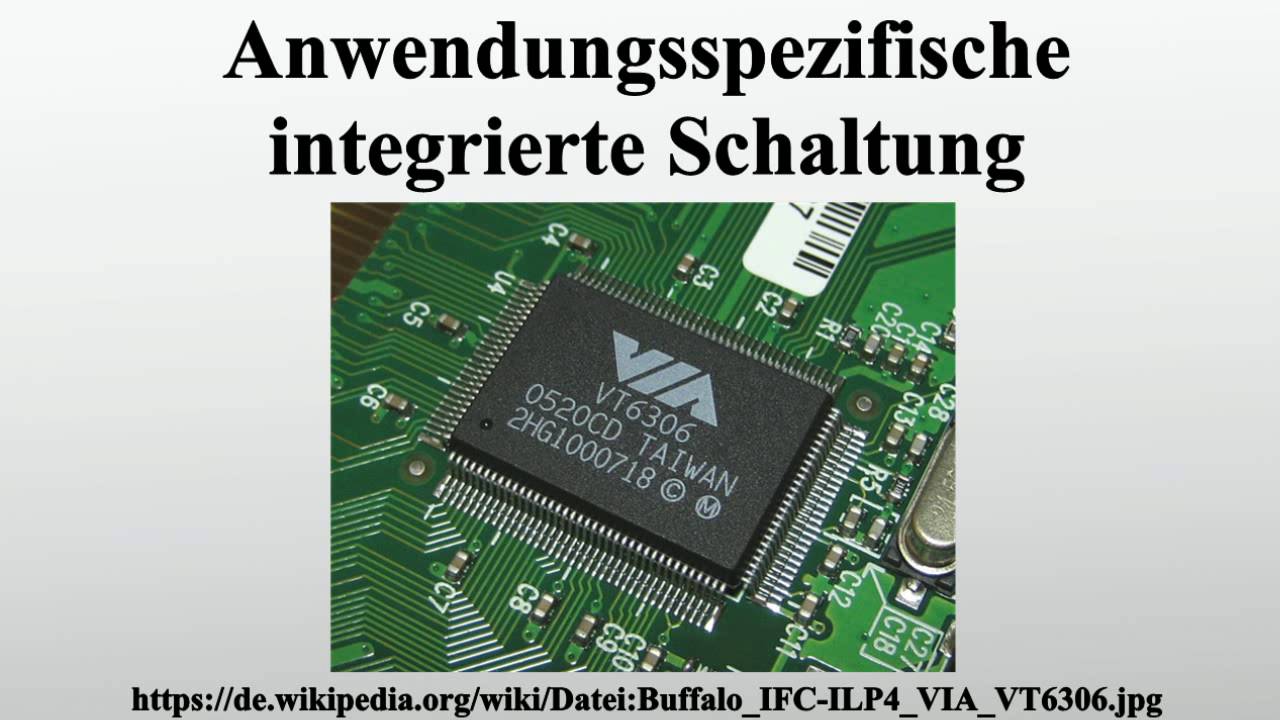

Anwendungsspezifische integrierte Schaltung

WikiTubia4:31 567 Aufrufe veröffentlicht Auf YouTube

Das Wichtigste aus dem Video

Tipp auf eine Zeit – das Video springt genau dorthin.

Transkriptautomatisch erstellt · 29 Zeilen
Herunterladen
  1. eine anwendungsspezifische integrierte Schaltung ist eine elektronische Schaltung die als integrierter Schaltkreis realisiert wurde die
  2. Funktion eines ASIC ist damit nicht mehr veränderbar die Herstellungskosten sind dafür geringer bei hohen Einmalkosten ASIC werden weltweit von vielen
  3. Herstellern nach Kundenanforderung gefertigt und normalerweise nur an diese geliefert dadurch unterscheidet sich das ASIC von anderen Mikrochips wird ein als
  4. ASIC entwickelter baustin am Markt verkauft spricht man häufig von einem anwendungsspezifischen Standardprodukt Beschreibung rein
  5. digitale Asics integrieren eine große Zahl von Logikfunktionen die sonst aus diversen standardbausteinen wie Prozessor Logik Familien oder ähnlichen
  6. Bausteinen zusammengestellt werden müssten Mix signalc bestehen aus digitalen und analogen Funktionen dabei bestimmen die analogen Schaltungen wie
  7. z.B analog digitalwandler plls charmeverstärker hochstromtreiber ITC die zieltechnologie ASX werden vor allem für in Großserien gebaute Geräte zur
  8. Kostensenkung verwendet ein Großteil der heutzutage hergestellten Chips sind anwendungsspezifisch wie z.B die Prozessoren in Mobiltelefonen zur
  9. Codierung von Signalen oder zur Aufbereitung von Daten der Unterschied zu plds und field Programm ablegator Race besteht darin dass die
  10. Funktionalität des anwendungsspezifischen ICS vom Hersteller eindeutig festgelegt werden muss und somit fest vorgegeben ist die
  11. interne Schaltung kann vom Anwender nicht mehr verändert werden es gibt auch hsic Varianten auf denen Mikroprozessoren oder Signalprozessoren
  12. integriert sind wodurch eine gewisse Flexibilität für den Anwender durch die darauf ablaufende Software erreicht werden kann zum Entwurf von ASX
  13. verwendet man heute EDA Software die bekannten CPU sind hingegen universelle integrierte Schaltungen die eine Vielzahl verschiedener Aufgaben
  14. bewältigen können das hat jedoch den Nachteil dass diese Aufgaben nicht optimal abgearbeitet werden Energieverbrauch Datendurchsatz
  15. Chipfläche Taktfrequenz und andere Zielparameter sind in bestimmten Anwendungen höher als bei einem spezialisierten Baustein eine CPU die
  16. nur für eine bestimmte Aufgabe hergestellt wird nennt sich application specific instruction Set press Vor und Nachteile wegen der Anpassung
  17. ihrer Architektur auf ein spezifisches Problem arbeiten ASIC sehr effizient und um einiges schneller als eine funktionsgleiche Umsetzung per Software
  18. in einem Microcontroller in einem Mobiltelefon hat das z.B den Vorteil dass der Akku länger hält und das Gerät kompakter ist durch ihre Exklusivität
  19. verhindern ASX Nachbauten für Bastler und Servicewerkstätten sind ASX oft ein großes Problem da sie no normalerweise nicht mehr produziert werden nachdem die
  20. Herstellung eines Gerätes eingestellt wurde sind die Restbestände aufgebraucht ist in der Regel eine Reparatur nur noch durch Entnahme der ASX aus Geräten mit
  21. anderweitigen defekten möglich die großen Nachteile von ASIC sind vor allem bei kleinen und mittleren Stückzahlen die hohen Investitionskosten und in
  22. jedem Falle die längere Entwicklungszeit gegenüber einer Lösung derselben Aufgabenstellung mit diskreten Bauteilen und Standard ICS oder auch mit
  23. programmierbaren Bauteilen wie FPGAs Anwendung ASX finden Verwendung in vielen verschiedenen elektronischen Geräten vom Radiowecker bis zum
  24. Hochleistungsrechner der Grund für die Entwicklung solcher IC ist welche oft sogar nur für eine einzige bestimmte Modellreihe entworfen werden ist vor
  25. allem bei hohenfertigungsstückzahlen die Kostenersparnis gegenüber dem Aufbau mit standardbausteinen in den Anfangszeiten
  26. der integriert Schaltkreise waren ASX eine Alternative zu einer Implementierung aus einzelnen Transistoren oder TTL Bausteinen bei
  27. digitalen a handelt es sich um ICS die für einen speziellen Einsatzzweck entworfen wurden meist arbeiten diese Bausteine entweder Platz
  28. Verbrauchskosten oder leistungsoptimiert Beispiele Grafikprozessoren Agnus Sinclair computerlogic Anwendung
  29. kryptographischer Algorithmen in Computersystemen
